Podemos crear archivos Modelos Digitales de Elevación en formato TIN, para representarlos en 3D mediante ArcScene, a partir de cualquier entidad vectorial que contemple en sus atributos valores espaciales X e Y además de la componente altitudinal Z. Tan sólo es necesario disponer de cartografía vectorial como puntos de cotas o curvas de nivel y utilizar las herramientas de 3D Analyst o Spatial Analyst de ArcGIS.

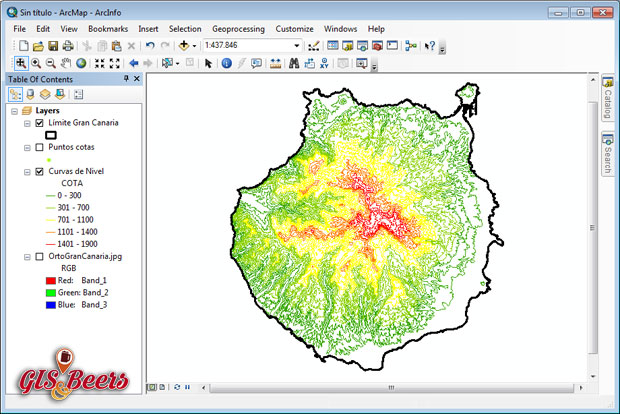

Para poder elaborar un archivo TIN necesitamos cartografía vectorial que nos permita disponer de datos altitudinales de la zona territorial que queremos modelizar. Por ejemplo, cartografía de curvas de nivel. La información altitudinal puede estar contenida en las tablas de atributos, debiendo advertir estos campos para utilizarlos posteriormente en la construcción de nuestro MDE. Como ejemplo en la construcción de nuestro modelo 3D emplearemos un grupo de capas vectoriales basadas en cotas y curvas de nivel para, posteriormente, visualizar el territorio tridimensionalmente.

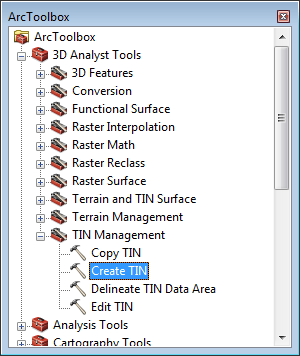

A partir de estos datos vectoriales trataremos de crear nuestro Modelo Digital de Elevación. Para ello es necesario recurrir a las herramientas de Arctoolbox, más concretamente a las herramientas de la extensión 3D Analyst Tools o Spatial Analyst Tools. Desplegaremos las opciones que dispone ArcToolBox en la sección 3D Analyst Tools y seleccionaremos la herramienta Create TIN incluida dentro de la ruta 3D Analyst Tools > TIN Management > Create TIN.

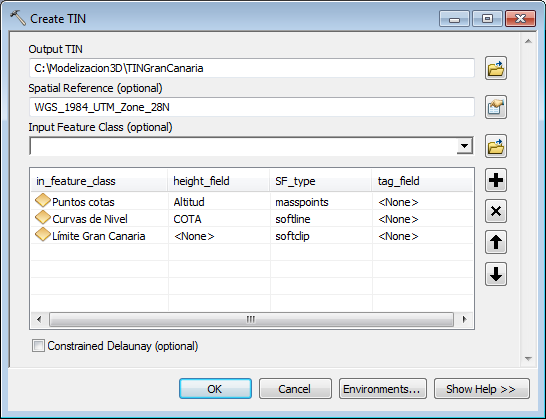

Se nos mostrará una ventana responsable de la gestión y creación del Modelo Digital de Elevación. Para ello deberemos indicar la siguiente información:

Output TIN: indicaremos la ruta donde el archivo TIN quedará almacenado y le asignaremos un nombre.

Spatial Reference: indicaremos la información espacial de referencia. En nuestro caso optaremos por WGS 84, huso 28 según lo establecido para esta zona territorial.

Input Feature Class: indicaremos en este apartado todas aquellas capas temáticas que servirán de base espacial para tomar como referencia los valores altitudinales en nuestro TIN. Incluiremos nuestras capas vectoriales y, desde la sección Height Field, indicaremos el campo de la tabla de atributos que contiene los valores altitudinales en cada capa. En el apartado SF_type indicaremos, para la capa de puntos, el parámetro masspoints para indicar que el TIN a generar se realizará a partir de una nube de puntos. Para la capa de curvas de nivel indicaremos la opción softline.

Adicionalmente podemos incluir otra información como la capa de límites administrativos de la zona territorial con el fin de conseguir un modelo perfectamente recortado y acotado espacialmente a los límites que deseamos. En este caso no indicaremos ningún campo como origen de datos altitudinales y asignaremos el parámetro softclip desde el apartado SF_type.

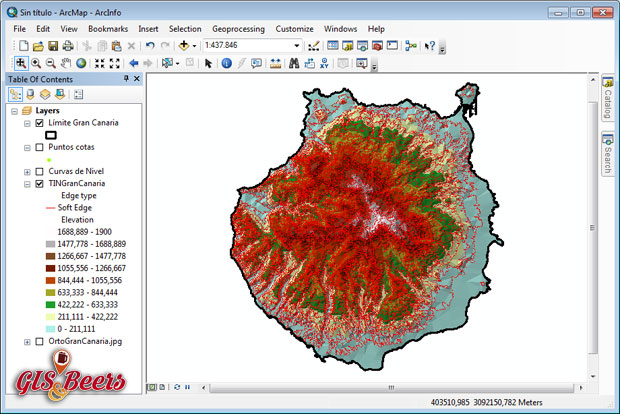

Una vez hemos introducido los datos dejaremos que la herramienta analice la información y nos devuelva, como resultado, nuestro archivo TIN perfectamente construido y acotado espacialmente a la zona de trabajo.

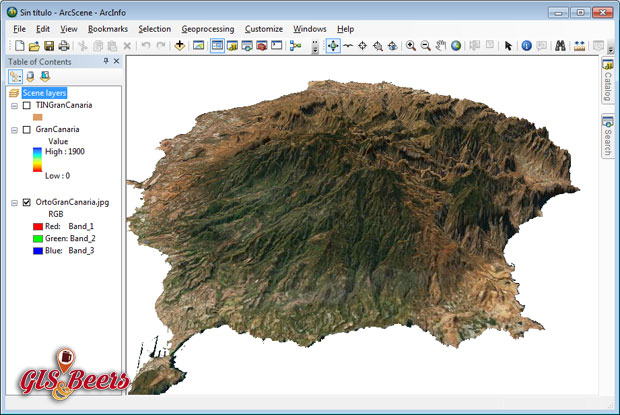

Incorporando este archivo en ArcScene, podremos visualizarlo en 3D o incorporar una imagen aérea que se amolde a la superficie de nuestro TIN para visualizar el territorio en tres dimensiones como si de una vista real se tratara.
