La visualización de datos rádar es una alternativa a la visualización óptica convencional de satélites como Landsat o Sentinel. La parte positiva de los datos rádar es que también puedes visualizar los datos mediante composiciones RGB sin preocuparte de la presencia de nubes. Los datos rádar penetran en las masas de nubes visualizando de manera limpia las imágenes. Como defecto, la interpretación RGB de datos radar te mostrará información más propia de la estructura de los elementos en superficie que de su propia naturaleza.
Puedes disponer de datos radar gratuitos, por ejemplo, a partir de la misión Sentinel 1. La resolución temporal de Sentinel 1 permite disponer de imágenes radar cada 6 días. Además, es uno de los recursos con mayor superficie de mapeo con bandas de hasta 250 kilómetros de anchura pudiendo mostrarte zonas amplias en un solo archivo.

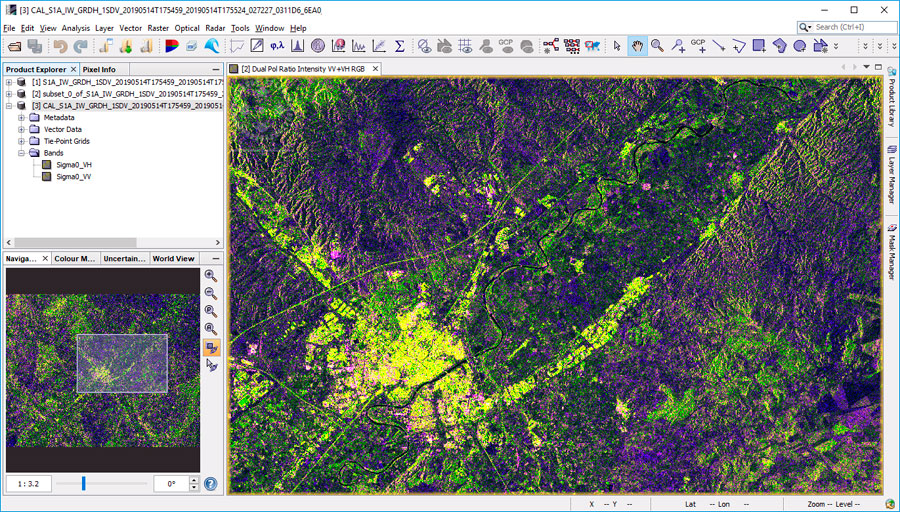

Para procesar y visualizar los datos radar puedes recurrir a la herramienta gratuita SNAP. Si además estás empleando datos Sentinel 1, SNAP reconocerá de manera rápida tus archivos a través de la estructura de carpetas y metadatos.
La visualización de datos rádar no difiere de la sistemática de trabajo que puedes aplicar con imágenes ópticas. Puede desempeñarse de manera sencilla abriendo alguna de sus bandas de polarización o mediante una composición RGB. Si optas por visualizar alguna polarización podrás observar los datos radar a través de un sencillo degradado de grises. Si optas por visualizar datos radar mediante composición RGB podrás empezar a identificar de manera más nítida los diferentes elementos en superficie.

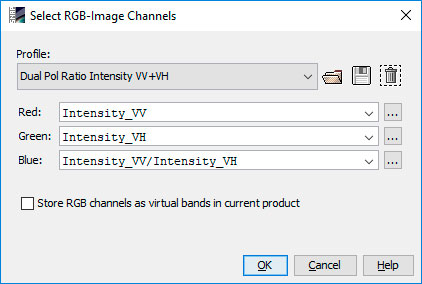

Para componer una imagen radar mediante filtro RGB deberás acceder al menú superior Windows > Open RGB Image Window y seleccionar cada banda de intensidad por cara cada uno de los canales. Dependiendo de la misión de tu imagen dispondrás de un mayor o menor juego de bandas a incorporar. Una de las combinaciones que puedes emplear para tu combinación será la RGB HV, VV, VV/VH
Finalizada la composición RGB podrás comenzar con tu visualización de datos radar identificando por colores los elementos territoriales en superficie.
En función de la misión espacial que estés analizando y la disponibilidad de bandas puedes contar con otras composiciones como:
- RGB VH, VV, VH-VV
- RGB VV, VH, VV*VH
- RGB VH, VV, VH/VV
No olvides que esta visualización no está sujeta a calibración, corrección geométrica ni filtros. Esta secuencia de pasos te ayudará a corregir y mejorar la visualización de tus archivos. Si quieres completar el proceso de calibración y corrección de imágenes puedes conocer cómo hacerlo en las siguientes entradas:
